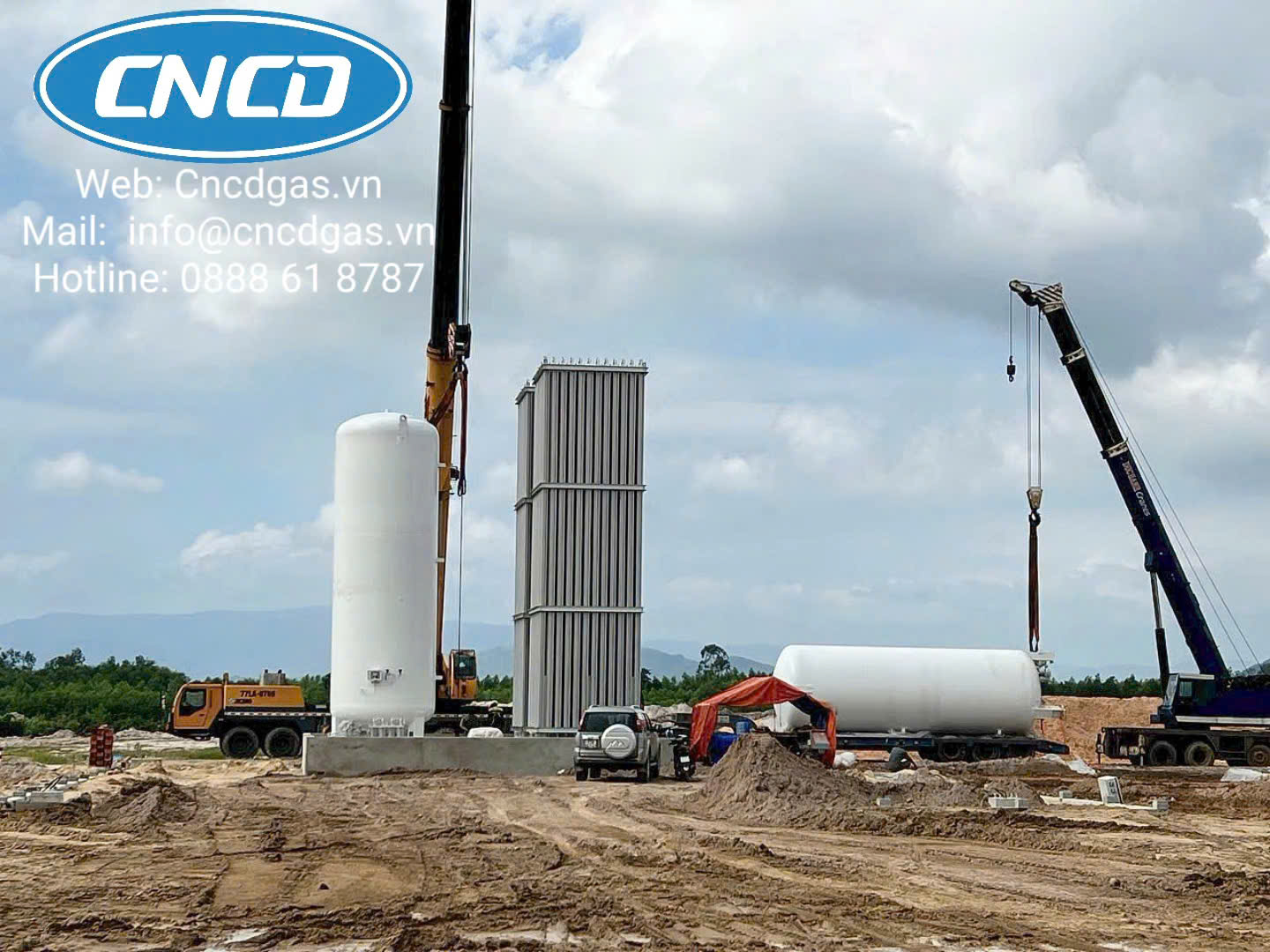

Trạm nạp LNG, trạm cấp khí LNG là mô hình cung cấp khí tự nhiên LNG cho các nhà máy cần sử dụng nhiệt lượng phục vụ sản xuất. Trạm nạp cơ bản bao gồm các bồn trữ LNG, hoá hơi LNG, điều áp LNG phù hợp với áp suất sử dụng khí của khách hàng.
Trạm LNG hay trạm nạp LNG là gì?
Trạm LNG hay trạm nạp LNG là các khu vực, cơ sở xử lý LNG được vận chuyển từ các trạm tiếp nhận LNG bằng xe bồn, tàu, tàu hỏa… Hệ thống này bao gồm rất nhiều các thiết bị như bồn chứa LNG, hóa hơi LNG, tăng áp bồn, tăng áp xe bồn, EAG, BOG (máy làm nóng và thiết bị tạo mùi, điều khiền PLC – có thể có hoặc không)
Ưu điểm của trạm LNG
Khi sử dụng trạm LNG được chuẩn hóa có thể đem lại rát nhiều ưu điểm như
- Giảm 30% so với hệ thống thông thường
- Thời gian giao hàng, thi công rút ngắn hơn
- Có thể thiết kế, lắp đặt theo nhu cầu của khách hàng.
Ngoài ra hệ thống vận hành cực kỳ dễ dàng, thuận tiện, không tốn diện tích, điều khiển rất thông minh. Trạm LNG được đánh giá cao và sử dụng rộng rãi trong nhiều ngành như thực phẩm, hóa chất, dược phẩm…
Các thiết bị trong trạm LNG
Dưới đây là danh sách các thiết bị trong trạm LNG được CNCD Việt Nam lắp đặt cho khách hàng

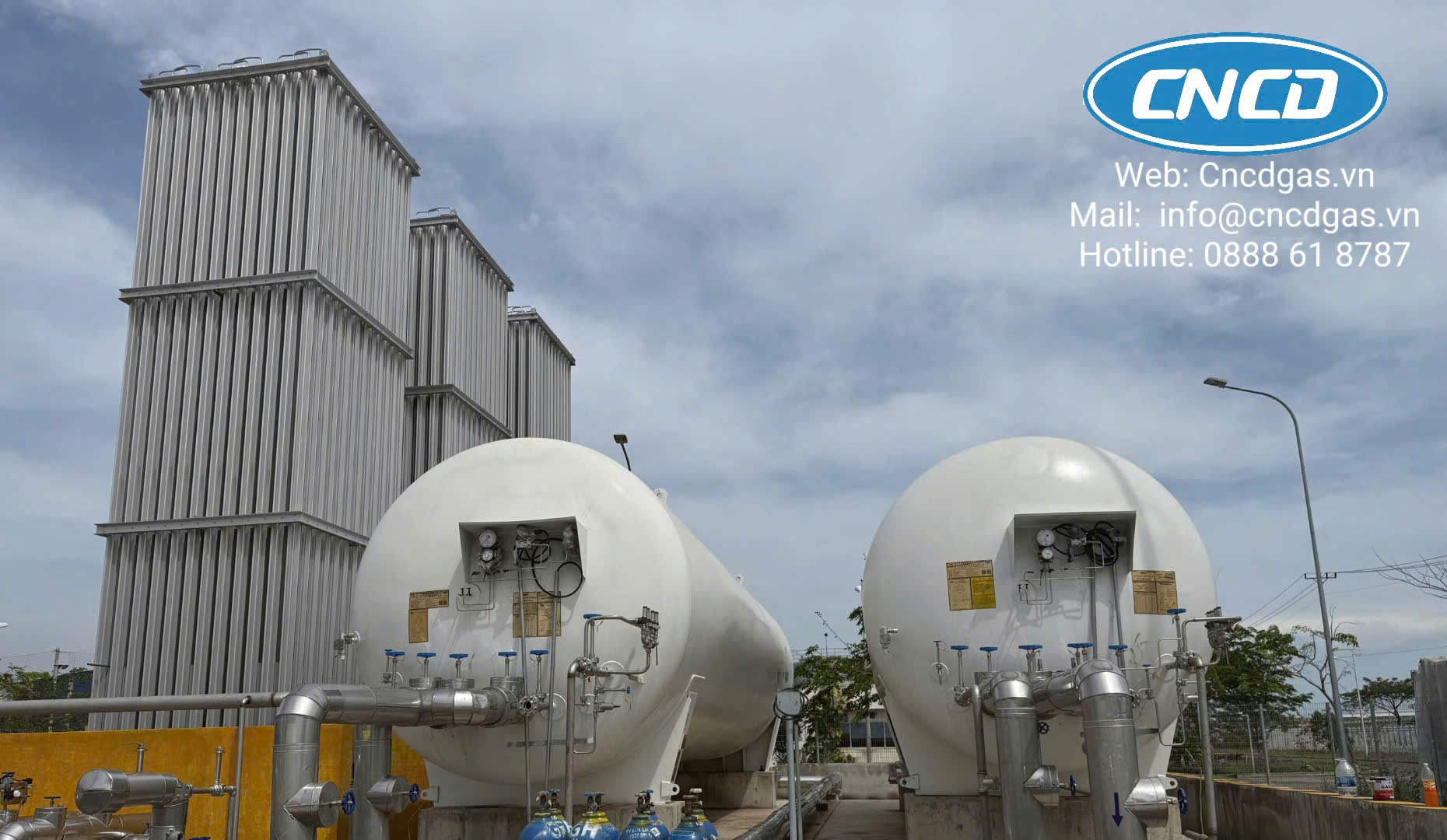

Bồn chứa LNG
Bồn chứa LNG là thành phần không thể thiếu trong danh sách thiết bị của trạm nạp. Bồn được CNCD sản xuất theo các dung tích phù hợp chủ yếu là 20m3, 30m3, 40m3, 50m3, 100m3…. Tùy thuộc vào nhu cầu của khách hàng, nhà máy có thể thực hiện khảo sát và tư vấn thiết kế bồn chứa phù hợp.
Các thông số chính của bồn chứa
- Tên sản phẩm: Bồn chứa Khí tự nhiên hóa lỏng (LNG)
- Môi chất làm việc: LNG
- Áp suất làm việc: 0.8 MPa
- Model: ZFL…/0.8; ZFW…/0.8
- Vật liệu chịu áp lực chính: S30408, Q245R
- Kiểu dáng: Dạng đứng/Dạng nằm
- Van an toàn: Herose;
- Đồng hồ: Wika
- Tiêu chuẩn sản xuất: Tiêu chuẩn Trung Quốc hoặc tiêu chuẩn ASME (theo yêu cầu của khách hàng)
- Xuất xứ: CNCD
- Bảo hành: 1 năm
Cấu tạo chính của bồn
- Vỏ bồn chịu lạnh chuyên chứa LNG. Kế cấu 2 lớp lồng nhau. Giữa 2 lớp dùng các vật liệu cách nhiệt và hút chân không để ngăn trao đổi nhiệt
- Nhiệt độ hóa lỏng khá lạnh tới -162 độ C. Nên coong nghệ cách nhiệt và hút chân không đều được áp dụng là các công nghệ mới nhất hiện nay chính là sử dụng đá Perlite hoặc cuốn giấy bạc bảo ôn
- Trong quá trình sản xuất nhà máy còn chụp siêu âm 100% mối hàn đảm bảo tuổi thọ và độ bền của bồn chứa

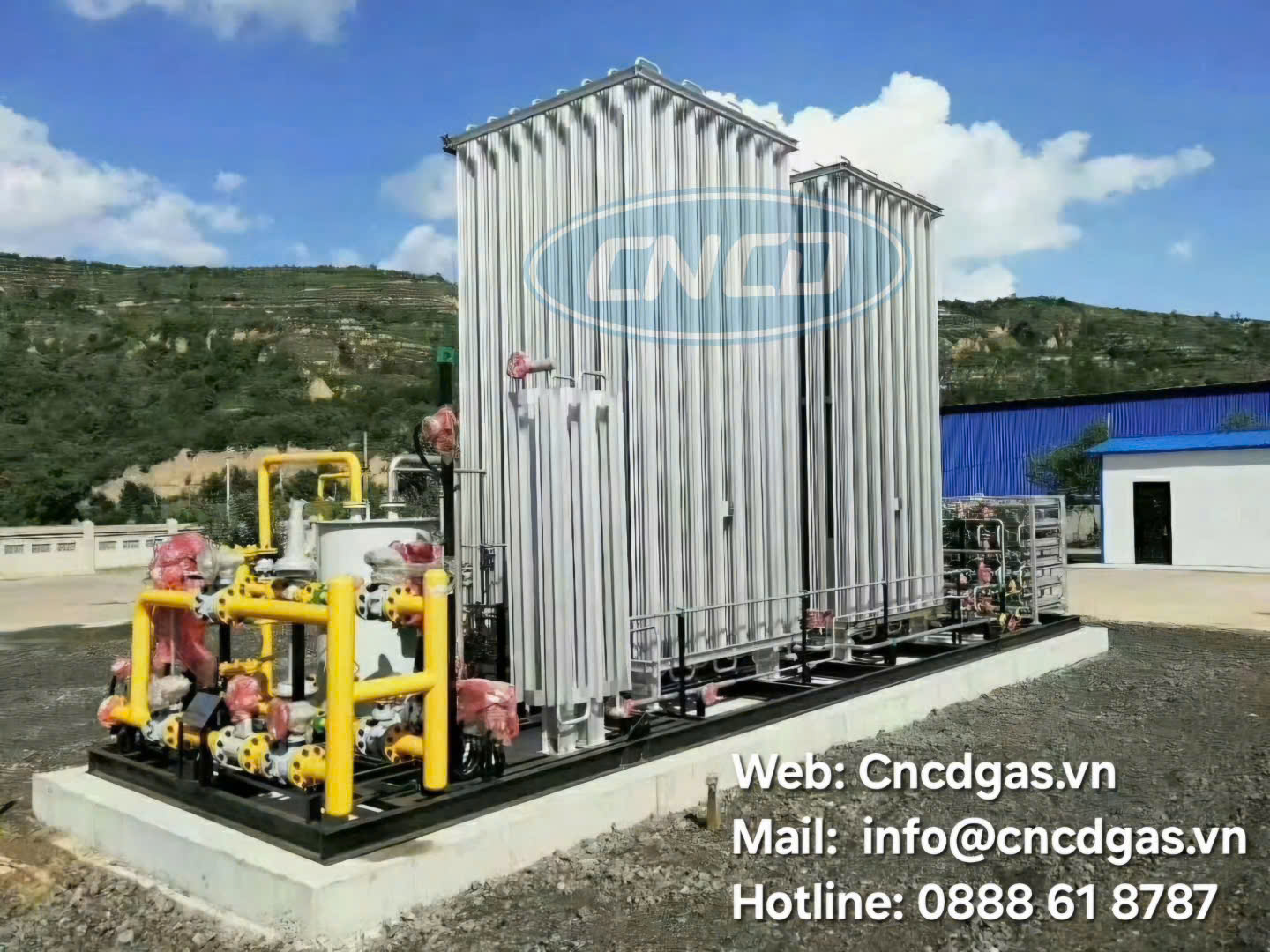

Cụm điều áp LNG (LNG Regulator Vaporizer Skid )
Dùng để chuyển đổi lỏng LNG sang thể khí đưa vào sử dụng, áp suất vào ra theo yêu cầu khách hàng sử dụng. Cụm điều áp giữ vai trò quan trọng trong trạm LNG với chức năng điều chỉnh áp suất khí đi qua cụm tránh gây ra những thiệt hại, hư hỏng cho thiết bị trong quá trình vận hành.
Các loại cụm điều áp cơ bản
Phân loại theo công suất: 300 Nm3/h, 500 Nm3/h, 1000 Nm3/h, 2000 Nm3/h…
Tên gọi: Cụm điều áp LNG
- Công suất: Theo nhu cầu sử dụng của khách hàng.
- Môi chất làm việc: LNG
- Áp suất (đầu vào, đầu ra): Theo nhu cầu sử dụng của khách hàng.
- Cụm điều áp bao gồm: Hóa hơi chính, hóa hơi BOG, hóa hơi EAG, thiết bị làm nóng, thiết bị tạo mùi, đồng hồ lưu lượng, đồng hồ đo nhiệt độ, đồng hồ áp suất, van điều áp, van an toàn và các van chặn cần thiết khác được đóng thành khung hoàn chỉnh.
- Xuất xứ: CNCD
- Bảo hành: 1 năm
Hóa hơi LNG
Trong trạm LNG, dàn hóa hơi là thiết bị bắt buộc phải có. Thiết bị này được chế tạo từ các ống nhôm hợp kim A6061 đúc liền với cánh tản nhiệt, chịu được áp lực cao (áp suất lên đến 7MPa). Dàn hóa hơi được sử dụng trong các hệ thống và phân phối khí hóa lỏng có nhiệt độ siêu lạnh (-40°C đến -196°C) như: khí oxy lỏng (LOX), khí nitơ lỏng (LN2), khí argon lỏng (LAR), khí tự nhiên hóa lỏng (LNG).
Chức năng cùa hóa hơi LNG
Dàn hóa hơi có nhiệm vụ chuyển đổi khí thiên nhiên hóa lỏng (LNG) thành khí thiên nhiên (NG). Dàn hóa hơi hoạt động trên nguyên tắc truyền nhiệt đối lưu không khí xung quanh làm nóng LNG ở trạng thái lỏng thành hơi. Sau đó khí này sẽ được cung cấp tới người sử dụng trong sản xuất hay công nghiệp. Hiện nay LNG được sử dụng rất nhiều trong nhà máy điện.
Hóa hơi LNG là giải pháp tiết kiệm chi phí trong quá trình tái hóa khí. Các thành phần của máy hóa hơi quan trọng đối với việc truyền nhiệt giữa LNG và không khí xung quanh là các ống được bọc nhôm để tăng diện tích truyền nhiệt như trong hình. Tính năng này có thể giúp máy hóa hơi nhỏ gọn hơn.
Thông số kỹ thuật hóa hơi
- Môi chất làm việc: LNG
- Lượng khí hóa tối đa: 1000 Nm3/h
- Áp suất làm việc: 3.0 MPa
- Áp suất thiết kế: 3.3 MPa
- Nhiệt độ thiết kế: -196°C
- Nhiệt độ làm việc: -196°C ~ 50°C
- Xuất xứ: CNCD
- Bảo hành: 1 năm
Hóa hơi BOG
Khi toàn bộ LNG lỏng được đưa vào bồn chứa. Van chứa đã đóng. Tuy nhiên, một phần LNG lỏng còn lại trong đường ống không thể đi lại hoàn toàn vào bồn chứa. Phần lng lỏng này cũng tồn lại trong thiết bị tăng áp xe bồn
Khi bơm LNG vào bồn chứa, áp suất trong bồn chứa sẽ tăng lên và khí sẽ được thu hồi qua van by-pass. Trong quá trình sử dụng, LNG trong bồn chứa cũng có tốc độ khí hóa tự nhiên nhất định. Nhiệt độ của các phần khí tự nhiên dạng khí này khi được thu hồi là cực kỳ thấp. Nó cần phải trải qua quá trình trao đổi nhiệt thêm với môi trường bên ngoài thông qua thiết bị hóa hơi BOG trước khi có thể tái chế và sử dụng. Sau khi lọc, điều chỉnh áp suất, đo lường và tạo mùi, nó được đưa đến đường ống trung áp bên ngoài trạm…
Tên sản phẩm: Hóa hơi BOG 200Nm3/h, 250Nm3/h , 300Nm3/h , 500Nm3/h, ….
- Môi chất làm việc: LNG
- Lượng khí hóa tối đa: 200 Nm3/h (250Nm3/h , 300Nm3/h , 500Nm3/h, ….)
- Áp suất làm việc: 3.0 MPa
- Áp suất thiết kế: 3.3 MPa
- Nhiệt độ làm việc: -162℃ ~ 50°C
- Xuất xứ: CNCD
- Bảo hành: 1 năm
Hóa hơi EAG
Tên sản phẩm: Hóa hơi EAG 200Nm3/h( 250Nm3/h, 300Nm3/h, 500Nm3/h…)
- Môi chất làm việc: LNG
- Lượng khí hóa tối đa: 200 Nm3/h( 250Nm3/h, 300Nm3/h, 500Nm3/h…)
- Áp suất làm việc: 3.0 MPa
- Áp suất thiết kế: 3.3 MPa
- Nhiệt độ làm việc: -162℃ ~ 50°C
- Xuất xứ: CNCD
- Bảo hành: 1 năm
Cụm tăng áp xe bồn ( Unload PBU Skid )
THÔNG SỐ KỸ THUẬT
Tên sản phẩm: Cụm tăng áp xe bồn 300Nm3/h
- Môi chất làm việc: LNG
Bao gồm: Dàn hóa hơi 300 Nm3/h
Số lượng mặt bích, van và kích thước: theo tiêu chuẩn thiết kế
- Áp suất làm việc: 3.0 MPa
- Chất liệu: Thép không gỉ
- Xuất xứ: CNCD
- Bảo hành: 1 năm
Trên đây là các thiết bị chính trong trạm LNG quý khách có thể tham khảo. Ngoài ra các trạm LNG còn có các van an toàn, tăng, giảm áp bồn chứa, thiết bị tạo mùi, PLC điều khiển….
Để biết thêm thông tin chi tiết và tham khảo báo giá thiết kế, thi công hệ thống LNG quý khách có thể liên hệ CNCD VIỆT NAM
