Bồn Chứa LNG

Bồn LNG hay bồn chứa khí tự nhiên hóa lỏng LNG là một thiết bị bắt buộc phải có trong ngành công nghiệp khí. Vậy khí LNG là loại khí như nào? Các yêu cầu kỹ thuật về bồn chứa ra sao?

Định nghĩa về khí LNG

LNG hay khí thiên nhiên hóa lỏng là sản phẩm khí được mệnh danh là năng lượng của kỷ nguyên mới. LNG chứa chủ yếu là khí metan, sau quá trình làm lạnh sâu tới -162 độ C, khí hóa lỏng thành LNG.

Sau khi hóa lỏng, LNG được vận chuyển dễ dàng hơn tới nơi tiêu thụ và sử dụng. Đây là nguồn nhiên liệu sạch và thân thiên với môi trường ngày càng được sử dụng rộng rãi hơn.

LNG không màu, không mùi, dễ hòa tan trong không khí. KHi cháy sản sinh ra nhiệt 1880 độ C. So với xăng, dầu, LNG cháy hết hoàn toàn ko để lại cặn nên máy móc và thiết bị giảm thiểu được hao mòn, kéo dài tuổi thọ

Bồn LNG là gì?

Bồn LNG là thiết bị chuyên dụng để lưu trữ khí thiên nhiên hóa lỏng ở nhiệt độ cực thấp (-162°C) và áp suất thấp. Nhờ đó, thể tích khí được giảm khoảng 600 lần, giúp vận chuyển và lưu trữ dễ dàng hơn.

Bồn LNG được chế tạo bằng thép hợp kim hoặc thép không gỉ với hệ thống cách nhiệt nhiều lớp và thiết bị an toàn đạt chuẩn quốc tế. Khi cần sử dụng, LNG được bơm ra từ bồn và tái hóa khí để cung cấp cho sản xuất công nghiệp, phát điện hoặc các ứng dụng khác

Đặc điểm của bồn LNG

Bồn chứa khí tự nhiên hóa lỏng LNG là loại bồn chứa chuyên dụng để chứa và lưu trữ khí tự nhiên hóa lỏng với nhiệt độ lạnh sâu.

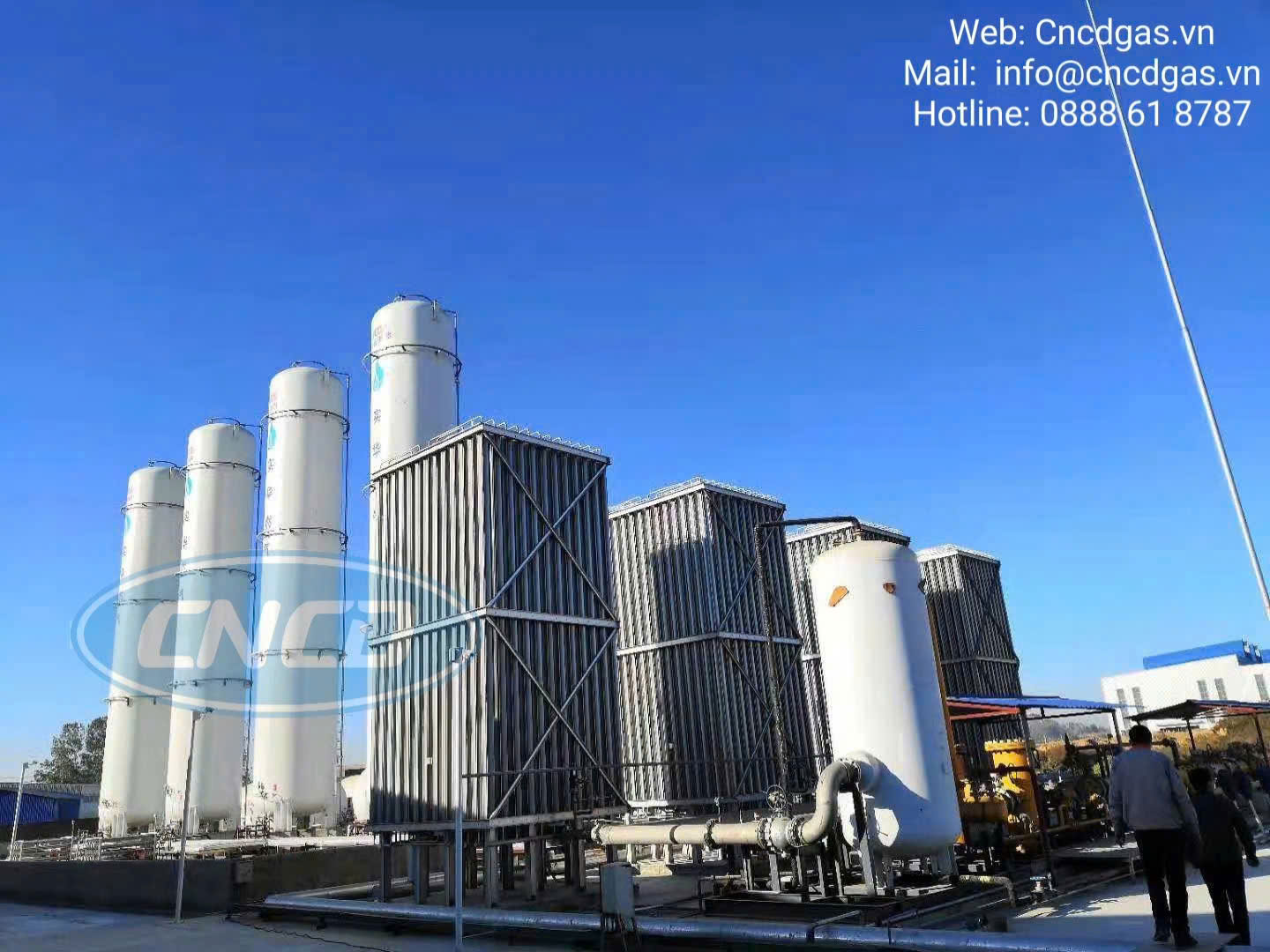

Bồn chứa khí tự nhiên hóa lỏng LNG là loại bồn chứa 2 lớp chân không chuyên dụng để chứa và lưu trữ khí tự nhiên hóa lỏng với nhiệt độ lạnh sâu. Bồn có thể được xây dựng thiết kế trên mặt đất hoặc trên các tàu chở LNG chuyên dụng. Đặc điểm của bồn chứa LNG phải chịu được nhiệt độ rất thấp tới -162 độ C.

Cấu tạo bồn LNG

• Vỏ bồn chịu lạnh chuyên chứa LNG.  WP: 0.8MPa. Kết cấu của bồn chứa được thiết kế bởi 2 lớp vỏ, được lồng vào nhau, giữa 2 lớp vỏ được dồn các loại vật liệu cách nhiệt và hút chân không sao cho ngăn không để trao đổi nhiệt giữa 2 lớp vỏ.
• Do nhiệt độ hóa lỏng của khí tự nhiên khi làm lạnh sâu là  -162 độ C sau khi đã loại bỏ các tạp chất, nên công nghệ cách nhiệt và hút chân không được ứng dụng công nghệ mới hoàn toàn: sử dụng đá Perlite hoặc cuốn giấy bạc bảo ôn; kiểm tra chân không tuyệt đối, chụp siêu âm 100% mối hàn để đảm bảo chất lượng bồn chứa tốt nhất và tuổi thọ cao.
• Bồn chứa có toàn bộ các hệ thống van chặn, van an toàn, đồng hồ báo mức, áp kế, nhiệt kế được lắp đặt sẵn theo bồn.
• Có thể thiết kế theo dạng đứng hoặc dạng nằm theo yêu cầu của khách hàng.

Tiêu chuẩn an toàn của bồn LNG

2.1. Các yêu cầu an toàn cơ bản

• Bồn chứa LNG phải được thiết kế, thi công, vận hành và bảo dưỡng theo các tiêu chuẩn và quy định an toàn quốc tế và quốc gia.
• Bồn chứa LNG phải được đặt trong khu vực an toàn, cách xa các khu dân cư, khu vực công cộng và các nguồn nguy hiểm khác.
• Bồn chứa LNG phải được trang bị các hệ thống an toàn như hệ thống báo cháy, hệ thống chữa cháy, hệ thống thông gió, hệ thống chống sét, v.v.
• Nhân viên vận hành bồn chứa LNG phải được đào tạo bài bản về an toàn và phải có chứng chỉ hành nghề phù hợp.

2.2. Quy định quốc gia

• Quy chuẩn kỹ thuật quốc gia về an toàn kho chứa LNG trên bờ: Quy định này áp dụng cho các kho chứa LNG trên bờ có sức chứa từ 1 tấn trở lên.
• Thông tư 40/2022/TT-BCT: Quy định về an toàn kho chứa khí thiên nhiên hóa lỏng.
• Tiêu chuẩn TCVN 11278:2015: Tiêu chuẩn về hệ thống thiết bị và lắp đặt – Kho chứa LNG có sức chứa đến 200 tấn.
• Tiêu chuẩn TCVN 13782:2023: Tiêu chuẩn về LNG làm nhiên liệu ứng dụng hàng hải.

2.3. Tiêu chuẩn quốc tế

• NFPA 59A: Tiêu chuẩn về việc bảo quản và xử lý khí thiên nhiên hóa lỏng (LNG).
• ISO 21010: Tiêu chuẩn về hệ thống đường ống LNG.
• IEC 60079: Tiêu chuẩn về thiết bị điện trong môi trường khí nổ.
• API 620: Tiêu chuẩn về thiết kế và thi công bồn chứa LNG.

Lợi ích nổi bật khi sử dụng bồn LNG

1. An toàn tuyệt đối – Hệ thống bảo vệ nhiều lớp, chống rò rỉ & cháy nổ.
2. Tiết kiệm diện tích – LNG dạng lỏng giảm đáng kể không gian lưu trữ.
3. Vận chuyển linh hoạt – Bằng đường bộ hoặc đường biển.
4. Ứng dụng đa dạng – Nhà máy công nghiệp, phát điện, hàng hải, dân dụng.
5. Thân thiện môi trường – Ít phát thải hơn so với than đá, dầu mỏ.
6. Chi phí vận hành thấp – Bảo dưỡng đơn giản, hiệu quả lâu dài.

Câu hỏi thường gặp (FAQ) về bồn LNG

1. Bồn LNG có thể lưu trữ khí bao lâu?
   → Tùy vào chất lượng cách nhiệt, bồn LNG có thể lưu trữ LNG trong nhiều tuần đến vài tháng.
2. Lắp đặt bồn LNG cần giấy phép gì?
   → Cần tuân thủ quy chuẩn an toàn quốc gia, có thẩm định kỹ thuật và phê duyệt từ cơ quan chức năng.
3. Bồn LNG dùng cho ngành nào?
   → Công nghiệp sản xuất, điện, xi măng, luyện kim, chế biến thực phẩm, hàng hải, vận tải.
4. Chi phí bồn LNG bao nhiêu?
   → Phụ thuộc vào dung tích, vật liệu, hệ thống an toàn và nhà cung cấp.

Thông số kỹ thuật chính của bồn LNG của CNCD

• Môi chất làm việc: LNG
• Áp suất làm việc: 0.8 MPa
• Vật liệu chịu áp lực chính: S30408, Q245R
• Kiểu dáng: Dạng đứng/Dạng nằm
•  Van an toàn: Herose;
• Đồng hồ: Wika
• Tiêu chuẩn sản xuất: Tiêu chuẩn Trung Quốc hoặc tiêu chuẩn ASME (theo yêu cầu của khách hàng)
• Xuất xứ: CNCD

Ưu điểm của bồn LNG – CNCD Việt Nam

• Cung cấp theo tùy chỉnh yêu cầu của khách hàng, đáp ứng mọi nhu cầu theo các dự án thiết kế riêng.
• Có sẵn đội ngũ kỹ sư khảo sát, tư vấn, thiết kế, thi công, lắp ráp phù hợp với từng dự án
• Tuần thủ nghiêm ngặt các tiêu chuẩn bồn LNG, trải qua hàng loạt các đánh giá và thử nghiệm trước khi tới tay khách hàng

• Các chân đỡ được sử dụng được tính toán theo tiêu chuẩn để chịu được tải trọng gió lớn và động đất.
• Đường ống thép không gỉ được thiết kế chi tiết đáp ứng các tiêu chuẩn kỹ thuật giảm thời gian vận hành, giảm thiểu khả năng rò gỉ.
• Độ tin cậy khi vận hành nhờ bộ tăng, giảm áp
• Đồng hồ đo áp suất nhập khẩu EU chất lượng cao
• Hệ thống an toàn hiệu suất cao với van xả kép và đĩa vỡ tiêu chuẩn của van phân phối.
• Các van được thiết kế backup cho mỗi vị trí, Van an toàn nhập khẩu EU chất lượng cao

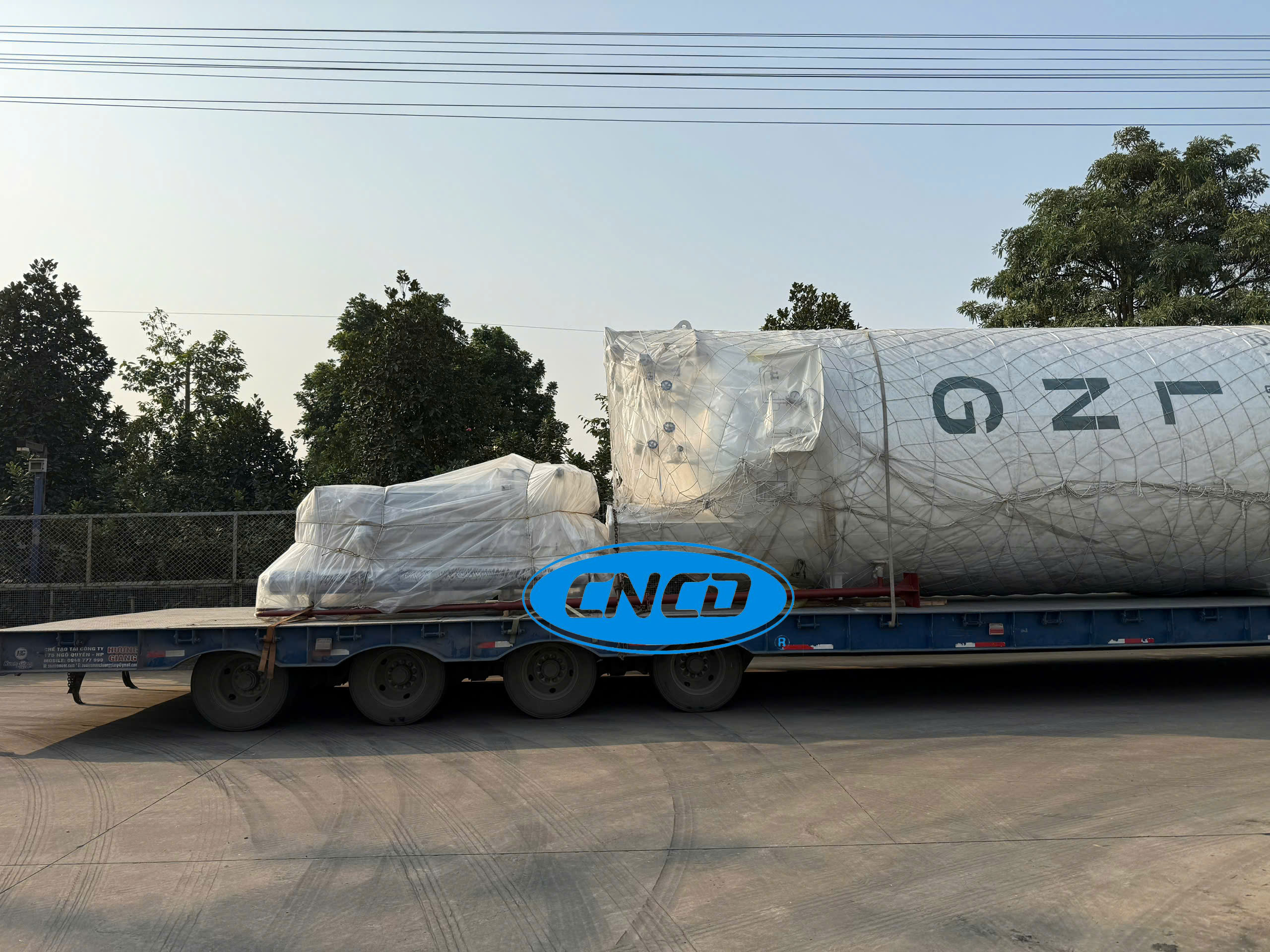

• Có thể vận chuyển dễ dàng và an toàn bằng đường bộ, đường thủy.
